YLZK-W4/WR4240-G锅炉电脑控制器说明书（燃气热水炉

一、概述

YLZK-W4/WR4240-G系列锅炉电脑控制器是我公司吸收国外先进技术，结合国内锅炉控制的实际需要和具体应用，采用现代电脑控制技术，而推出的新一代燃油燃气锅炉电脑控制器。适用于燃油燃气蒸汽锅炉、承压热水锅炉、常压热水锅炉和导热油锅炉的自动控制，具有可靠性高、自动化程度高、使用方便、操作简单、功能丰富、控制灵活、造型美观、品种齐全、性能价格比高等优点。

本机适用于小型燃油燃气热水锅炉的控制。具有锅炉水位控制、炉水温度控制、极限低水位报警和联锁保护等自动控制功能。

二、安装接线

2.1 安装方法

①按“机箱及安装尺寸图”开安装孔，将需接电线从开孔处穿出。

②打开控制器后盖，按“用户参考接线图”将所需接入的各强、弱电线分别与控制器相应端子连接。

③将控制器后盖装好，装入安装孔。

④用所配自攻螺丝旋入控制器面板四个角上的圆孔内，直到旋紧为止。

2.2 输入信号

2.2.1 接线

输入信号的接线请使用 0.3mm2的铜质多股软导线，应尽可能使用屏蔽电缆。屏蔽电缆的屏蔽层(铜网)请接在安装立柱上，并通过螺丝与线路板压紧。

2.2.2 温度传感器

使用热敏电阻（NTC）作为温度传感器，分度号为：R（25℃）=100K，B（25℃/50℃）=3950K。

2.2.3 压力传感器

压力传感器使用压力控制器(压力开关)、电接点压力表。请将压力控制器的常开触点(压力低于低整定值时该触点断开；压力高于高整定值时该触点闭合)接入控制器。

2.2.4 水位传感器

水位传感器使用水位电极。水位电极是利用水的导电性测量水位的传感器，当水位高于电极时，电极通过水和测量筒壳体之间形成回路；当水位低于电极时，电极和测量筒壳体之间没有回路。控制器通过检测该信号得到水位状态。

水位电极的公共端请务必接在测量筒的壳体上，切不可接在锅炉壳体或不锈钢外包上，更不能接在电源零线上！虽然这样接线有时也能够使控制器检测到水位，但会使水位检测的可靠性和稳定性下降，甚至可能烧毁控制器输入电路。

应注意保持水电极绝缘体部分的清洁，水垢或其他污物可能使电极两端的绝缘性能降低，导致控制器无法分辨水位(由于绝缘性能降低，电极和公共端之间始终存在回路，控制器检测到的信号就会始终显示有水)。

2.3 控制输出

2.3.1 接线

控制输出线请根据受控电器的功率选用适当截面积的铜质多股软导线，应注意端子接线的牢靠，否则通电后容易导致端子发热烧毁。

请与传感器弱电信号线分开穿管，走线中也应避免与传感器弱电信号线平行。必须平行走线时，请将 2 个线束间隔 15cm 或更大距离，避免将电磁干扰过多地导入弱电系统。

2.3.2 燃烧器控制

① 燃烧器控制输出为继电器常开触点的两端，无电源输出。

② 继电器触点容量为 10A/220VAC，使用时负载不应大于 500W。该继电器(J10)回路串有一个 10A 的保险丝 FUSE2 作为过载保护。

③ 燃烧器控制输出可接燃烧器的启停控制端，也可串联在燃烧器的电源回路中。具体接线可参考附图。

2.3.3 水泵控制

① 水泵控制输出为继电器常开触点的两端，无电源输出。通常将其串联在水泵的供电回路中。

② 继电器触点容量为 10A/220VAC，使用时负载不应大于 500W。建议接线时在该继电器回路串联一个 20A 的保险丝作为过载保护。

③ 如水泵功率大于 500W 或要求使用三相供电则时应外接适当功率的接触器和热过载继电器。

三、显示

本机配置的大型带背光液晶显示器具有丰富的显示功能，可将控制器的运行状态以及采集到的压力、水位等状态准确直观地显示出来。

液晶显示器如下图所示：

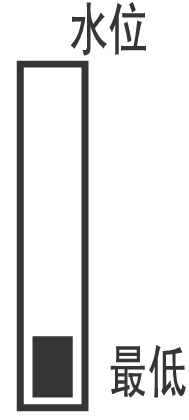

极限低水位      报警显示

按“”键，控制器进入运行状态。按“”键控制器退出运行状态。

6.2.5 6.2.4 控制器开机后，如发生极限低水位报警(联锁停炉)时，将水泵锁定在手动控制状态。已发生干烧时，严禁启动水泵。司炉人员确定没有危险，可以进水时长按“”键 5 秒钟，如无信号提示干烧(炉水温度达到 100℃或“炉壁超温”信号断开)控制器开启水泵(再按“”键可关闭水泵)，水位上升至“极限低水位电极”后控制器退出报警状态。

八、异常处理及故障排除。

8.1 通电无显示

控制器得电后，发出一声提示音。如无提示音请使用万用表检查电源进线端应有220V交流电压、电源进线端上方的自恢复保险丝(FUSE1，C600 R150)两端交流电压应为0V。如上述两项均正常请与我公司用户服务部门:13839468258联系。

如有提示音，请按“”键，此时控制器应开机显示。如无开机显示，按键也无按键提示音，请与我公司用户服务部门:13839468258联系并将此情况说明。

8.2 给水泵不工作

请观察屏幕显示，给水泵是否处于运行状态。如屏幕上给水泵无运行显示，请观察水位显示是否为中水位或高水位、给水泵是否处于手动状态、控制器是否处于报警状态等，因为在这些状态下控制器将不会启动给水泵。

如屏幕上给水泵有运行显示，请使用万用表检查给水泵控制输出端子两端是否有220V交流电压，如有220V交流电压请与我公司用户服务部门:13839468258联系并将此情况说明；如无220V交流电压，请检查给水泵供电回路是否正常。

8.3 燃烧器不工作

请观察屏幕显示，燃烧器是否处于运行状态。如屏幕上燃烧器无火焰显示，请观察压力显示是否为高压、控制器是否不处于运行状态等，因为在这些状态下控制器将不会启动燃烧器。

如屏幕上燃烧器有火焰显示，请使用万用表检查燃烧器控制输出端子两端是否有220V交流电压，如有220V交流电压请检查端子上方的保险丝(FUSE2，10A)保险丝是否熔断或接触不良，否则请与我公司用户服务部门:13839468258联系并将此情况说明；如无220V交流电压，请检查燃烧器供电回路是否正常或燃烧器本身是否处于保护锁定状态。
附表一
报警代码表

附表二

应用配置表

基本功能描述	电极配置	压力传感器配置	参数设定要求	水泵用途
普通开水炉,炉水温度控制燃烧器启停；水泵受电极控制， 低开高停。	三支电极装在锅筒内	无	“开泵温度”一定要设为10℃	补水泵
开水炉，炉水温度控制燃烧器启停；冷水将热水顶入水箱，水泵受炉水温度和水箱水位共同控制。	锅筒内装“ 极限低水 位 电极”，水箱中分别装“ 低位电极”、“ 高位电极”	无	“开泵温度”一定要设在10℃以上	补水泵
开水炉，炉水温度控制燃烧器启停；水泵将热水抽入水箱，水泵受炉水温度和水箱水位共同控制。	锅筒内装“ 极限低水 位 电极”，水箱中分别装“ 低位电极”、“ 高位电极”	无	“开泵温度”一定要设在10℃以上	热水泵
微压蒸汽炉，炉水温度控制燃烧器启停，水泵受电极控制， 低开高停。	三支电极装在锅筒内	无	“开泵温度”一定要设为10℃	补水泵
生活热水锅炉，炉水温度控制燃烧器启停，水泵受炉水温度控制，高开低停或低开高停。	锅筒内只装“极限低水 位 电极”。	无	“开泵温度”一定要设在10℃以上	热水泵
