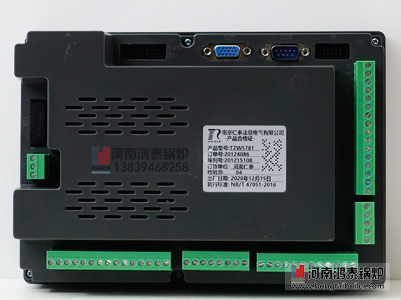

YLZK-T5/TR5781南京仁泰触摸屏锅炉控制器

YLZK-T5系列锅炉电脑控制器是我公司吸收国外先进技术，结合国内锅炉控制的实际需要和具体应用，采用现代电脑控制技术，而推出的新一代燃油燃气锅炉电脑控制器。适用于燃油燃气锅

咨询电话：13839468258
查看更多 配件辅机

详细介绍


 YLZK-T5/TR5781型锅炉电脑控制器快速操作指南
一、概述
YLZK-T5/TR5781锅炉电脑控制器是我公司吸收国外先进技术，结合国内锅炉控制的实际需要和具体应用，采用现代电脑控制技术，而推出的新一代燃油燃气锅炉电脑控制器。适用于燃油燃气锅炉、电加热锅炉、蒸汽锅炉、承压热水锅炉、常压热水锅炉和导热油锅炉的自动控制，具有锅炉水位控制、炉水温度控制、蒸汽压力控制、极限低水位报警和联锁保护、蒸汽压力超高报警和联锁保护等自动控制功能。具有可靠性高、自动化程度高、使用方便、操作简单、功能丰富、控制灵活、造型美观、品种齐全、性能价格比高等优点。
本说明书包含了 YLZK-T5 系列控制器所有支持的控制类型的描述，对于具体型号的控制器，并不一定完全具有本说明书描述的功能。因此，在阅读完该说明书后，还应详细阅读具体型号控制器的《快速操作指南》。
二、安装接线
2.1 安装方法
①按“外形及开孔尺寸图”开安装孔，将需接电线从开孔处穿出。
②按“用户接线图”将所需接入的各强、弱电线分别与控制器相应端子连接。
③将控制器装入安装孔。
④如需检修控制器，可将端子方便地拔出，不用拆除接入的电线；当将端子插入控制器时，应确保接插到位。
2.2 输入信号（可能的输入信号）
2.2.1 接线
输入信号的接线请使用 0.3mm2的铜质多股软导线，应尽可能使用屏蔽电缆。屏蔽电缆的屏蔽层(铜网)请接在安装立柱上，并通过螺丝与线路板压紧。
2.2.2 温度传感器
使用 Pt100 温度传感器，测温范围：0～500℃，R(0)=100.00Ω。该传感器在温度每变化1℃时其电阻变化仅 0.39Ω左右。故应特别注意接线质量，尽量减小导线接头处的接触电阻，以免影响测温精度。将热电阻任意一端引出一根线定义为 A，另外一端引出二根线分别定义为B 和 C，再根据图纸接线。
2.2.3 压力传感器
压力传感器使用压力控制器(压力开关)、电接点压力表。请将压力控制器的常闭触点(压力低于低整定值时该触点闭合；压力高于高整定值时该触点断开)接入控制器。
当压力传感器为压力变送器时，本控制器支持 4～20mA 的输入信号，但订货时需做说明。
此时应将电路板上相应通道的拨码开关调至电流侧（I1 或 I2 侧），并需设置量程。
2.2.4 水位传感器
水位传感器使用水位电极。水位电极是利用水的导电性测量水位的传感器，当水位高于电极时，电极通过水和测量筒壳体之间形成回路；当水位低于电极时，电极和测量筒壳体之间没有回路。控制器通过检测该信号得到水位状态。
水位电极的公共端请务必接在测量筒的壳体上，切不可接在锅炉壳体或不锈钢外包上，更不能接在电源零线上！虽然这样接线有时也能够使控制器检测到水位，但会使水位检测的可靠性和稳定性下降，甚至可能烧毁控制器输入电路。
应注意保持水电极绝缘体部分的清洁，水垢或其他污物可能使电极两端的绝缘性能降低，导致控制器无法分辨水位(由于绝缘性能降低，电极和公共端之间始终存在回路，控制器检测到的信号就会始终显示有水)。
2.2.5 炉壁温度开关
炉壁温度开关应紧贴锅炉壳体(保温层内)固定，当炉壁温度高于整定值时，温度开关触点信号断开。该信号反映锅炉水位是否低于传感器安装位置，是否可能存在干烧现象，可以作为极限低水位保护的备份，进一步提高锅炉运行的安全性。
2.2.6 燃烧器故障信号
当燃烧器程序控制器检测到燃气压力异常、鼓风机风压异常、火焰中断或未点燃等异常，会立即停炉保护，锁定程控器，并在燃烧器故障灯信号上输出 220 伏电压信号。控制器检测到该信号后，联锁关闭水泵等受控设备，在屏幕上显示报警信息并发出声光报警，提示司炉人员及时处理。
2.3 控制输出
2.3.1 接线
控制输出线请根据受控电器的功率选用适当截面积的铜质多股软导线，应注意端子接线的牢靠，否则通电后容易导致端子发热烧毁。
请与传感器弱电信号线分开穿管，走线中也应避免与传感器弱电信号线平行。必须平行走线时，请将 2 个线束间隔 15cm 或更大距离，避免将电磁干扰过多地导入弱电系统。
2.3.2 燃烧器控制
① 燃烧器控制输出为继电器常开触点的两端，无电源输出。
② 继电器触点容量为 10A/220VAC，使用时负载不应大于 500W。
③ 燃烧器控制输出可接燃烧器的启停控制端，也可串联在燃烧器的电源回路中。
2.3.3 加热组控制
①控制输出为继电器常开触点的两端，无电源输出。
②继电器触点容量为 10A/220VAC，使用时负载不应大于 500W。
③应外接适当功率的接触器和漏电保护器驱动加热组。
2.3.4 水泵(或补水电磁阀)控制
① 水泵控制输出为继电器常开触点的两端，无电源输出。通常将其串联在水泵的供电回路中。
② 继电器触点容量为 10A/220VAC，使用时负载不应大于 500W。建议接线时在该继电器回路串联一个 20A 的保险丝作为过载保护。
③ 如水泵功率大于 500W 或要求使用三相供电时则应外接适当功率的接触器和热过载继电器。
2.3.5 电流输出
本控制器具有一路 4～20mA 输出通道，可以用来实现连续调节功能，可配接变频器等设备。
三、显示
本机配置的大型带背光液晶显示器具有丰富的显示功能，可将控制器的运行状态以及采集到的温度、压力、水位等状态准确直观地显示出来。同时也会显示部分参数设置值如“使用温度”（根据订单不同也可能叫“下限温度”）。（此图仅供参考，不同炉型会有差异）

3.1 控制器运行状态显示
在屏幕左下方显示控制器目前所处的状态。当控制器处于待命状态时该位置显示“待命”；
当控制器处于运行状态(燃烧器开始根据炉水温度状态工作)时该位置显示“运行”；当控制器处于报警状态(联锁停炉保护)时该位置显示“报警”；
3.2 水泵工作状态显示
水泵停止 水泵运行 水泵手动状态
3.3 卧式锅炉状态显示
燃烧器停止 燃烧器小火 燃烧器大火
3.4 卧式加热组显示
3.5 卧式导热油显示
3.6 卧式燃煤、生物质锅炉

3.7 模拟量输入显示
温度显示 压力显示（压力变送器方式）
3.8 压力显示
低压 中压 高压
3.9 现在时间显示
一般情况下，屏幕右下角的显示栏显示“现在时间”。如下图：

现在时间显示
3.10 燃烧器累计工作时间调阅
点击右侧菜单“累计时间”，进入燃烧累计显示画面。
3.11 故障报警显示
点击右侧菜单“故障报警”，进入故障报警显示画面。
四、基本操作
4.1 接通 220V 交流电源，蜂鸣器发出一声提示音。控制器开机，液晶屏打开显示显示开机画面。10S 后控制器进入主画面。此时控制器处于待命状态。
4.2 在待命状态下，按“”，进入运行状态，控制器根据开始控制燃烧器或加热组的启停和水泵等设备启停。
4.3 在运行状态下，按“”键，退出运行状态，控制器关闭燃烧器或加热组及水泵。
4.4 水泵手动操作
触摸水泵图标进入设备操作画面进行操作的设备。详见相应炉型的《快速操作指南》。
4.6 画面切换
在非主画面的画面下，按“”键，直接返回主画面。在主画面上按菜单选择需要显示和操作的内容。在主画面触摸相应设备，即可进入该设备的手动操作界面；
五、参数设定
5.1 公共参数设置
进入菜单选择画面，按“”切换到参数设置画面，触控相应数据会弹出数字弹窗。
在数字弹窗内按相应数字按键，可对所选参数进行修改； 设置完毕后按“”键，确认输入数据并返回原画面；按“”键，保存当前设置值。按“”键返回上一层画面，并保存当前设置值。
5.2 时段参数设置:
进入时段参数设置画面:
触控相应时段的数据开始修改；在数字弹窗内按相应数字按键，可对所选参数进行修改；
设置完毕后按“”键，确认输入数据并返回原画面；
确认参数全部修改完毕后，按“”键，保存当前设置值。再按“”键返回上一层画面；
时段设置必须依照从 0.0～23.59 的次序，不允许倒错、重叠。例如，将第一时段的“启动时间”设为“8.00”，则其后的所有停启时间均不能小于“8.00”。控制器根据此限制自动对定时参数进行检查、修正。
分范围为 0.00～23.59。时段的启停时间可以相同，此时时段的长度为零，是无效时段。
可以通过设置相同的启停时间关掉多余不用的时段。
如 4 个时段都设为“启动时间”等于“停止时间”，控制器会作无定时处理，全天都是启动时间。
5.3 当前时间设置
时间设置内容有年、月、日、星期、时、分、秒。使用 24 小时制。本机时钟配有后备电源，外接交流电源切断后，可保持走时。
六、运行与控制
详见相应具体型号控制器的《快速操作指南》。
七、报警和连锁保护
控制器开机后即不间断地对压力传感器、水位传感器、温度传感器以及自身电路进行检测，发现报警信号立即发出声光报警并联锁关闭燃烧器（或加热组）和水泵。控制器自动显示报警信息，联锁停炉时同时显示故障代码。
报警时控制器内部蜂鸣器发出报警声。按任意键可关闭报警声。
控制器进入报警状态后将自身锁定，即使报警信号消失也不会自行退出报警状态。操作人员排除报警后按“”键将控制器复位。
八、异常处理及故障排除。
8.1 通电无显示
控制器得电后，发出一声提示音。如无提示音请使用万用表检查电源进线端应有 220V 交流电压、电源进线端上方的保险丝(FUSE1，C600 R150)两端交流电压应为 0V。如上述两项均正常请与我公司用户服务部门:13839468258联系。
如有提示音，请按“”键，此时控制器应开机显示。如无开机显示，按键也无按键提示音，请与我公司用户服务部门:13839468258联系并将此情况说明。
8.2 水泵不工作
请观察屏幕显示，水泵是否处于运行状态。如屏幕上水泵无运行显示，请观察水位显示是否为中水位或高水位、水泵是否处于手动状态、控制器是否处于报警状态等，因为在这些状态下控制器将不会启动水泵。
如屏幕上水泵有运行显示，请使用万用表检查水泵控制输出端子两端是否有 220V 交流电压，如有 220V 交流电压请与我公司用户服务部门:13839468258联系并将此情况说明；如无 220V 交流电压，请检查水泵供电回路是否正常。
8.3 燃烧器（或加热组）不工作
请观察屏幕显示，燃烧器（或加热组）是否处于运行状态。如屏幕上燃烧器（或加热组）无工作显示，请观察压力显示是否为高压、温度是否过高、控制器是否不处于运行状态等，因为在这些状态下控制器将不会启动燃烧器（或加热组）。
如屏幕上燃烧器（或加热组）有工作显示，请使用万用表检查燃烧器（或加热组）控制输出端子两端是否有 220V 交流电压，如有 220V 交流电压则请与我公司用户服务部门:13839468258联系并将此情况说明；如无 220V 交流电压，请检查燃烧器（或加热组）供电回路是否正常或燃烧器本身是否处于保护锁定状态。
YLZK-TRW5781 型锅炉电脑控制器快速操作指南
（燃油气锅炉常压热水模式）
一．基本操作
1.1 在正式操作前，请先仔细阅读《YLZK-T5 系列锅炉电脑控制器通用使用说明书》，并确定当前锅炉状态已符合说明书要求。
1.2 接通 220V 交流电源。
1.3 触摸“”，控制控制器进入“”状态，触摸“”退出“运行”状态，退出“运行”状态时为“”状态，或称为“待命”状态。
1.4 按“”键，进入“运行”状态，控制器开始执行自动控制功能。
1.5 在“运行”状态下，按“”键，则退出运行状态，转为待命状态。
二．参数范围
2.1 公共参数设置
2.1.1 炉水超温：20～105℃;
2.1.2 供水超温：20～105℃;
2.1.3 防冻使能：0～1;(防冻使能=1,有防冻功能；防冻功能=0,无防冻功能)
2.1.4 防冻上限：10～30℃;
2.1.5 防冻下限：0～27℃;
2.1.6 站号设置：0～255;
2.1.7 远程使能：0～1;(远程使能=1,有远程功能；远程功能=0,无远程功能)
2.2 日常\特殊 时段参数:
2.2.1 停炉温度：10～100℃;
2.2.2 使用温度：8～98℃;
2.2.3 关泵温度：10～100℃;
2.2.4 开泵温度：5～95℃;
2.3 一周模式设置
周一~周日 模式设置: 0 ~ 1 0:日常模式; 1:特殊模式;
2.4 现在时间：
包括年、月、日、星期和时、分。使用 24 小时制。
三．运行与控制
3.1 燃烧器控制
在运行状态下：
当炉水温度低于“使用温度-2”设定值时，控制器启动燃烧器，保持在“二段火”状态；
当炉水温度达到“使用温度”设定值时，控制器转为“一段火”状态；当炉水温度达到“停炉温度”设定值时，控制器关闭燃烧器。
防冻:在待命状态下：当炉水温度低于“防冻下限”设定值时，控制器启动燃烧器并工作在大火状态；当炉水温度达到“防冻下限”设定值且燃烧器在大火时，控制器转为工作在小火状态；当炉水温度达到“防冻上限”设定值，控制器关闭燃烧器。
3.2 循环泵控制
在运行状态下：
当供水温度达到“关泵温度”时，关闭循环泵；当供水温度低于“开泵温度”时，启动循环泵。
四．设备手动操作
4.1 燃烧器
燃烧器在报警和运行状态下禁止手动操作。在控制器主画面中触摸燃烧器图标,进入燃烧手动操作画面;
4.2 循环泵
在控制器主画面中触摸循环泵图标，控制器进入循环泵操作画面，触摸相应按键图标，进入循环泵手动操作画面。
五．报警和连锁保护
控制器开机后即不间断地对压力传感器、水位传感器、温度传感器以及自身电路进行检测，发现报警信号立即发出声光报警并联锁关闭燃烧器或加热组和水泵。控制器自动显示报警信息，联锁停炉时同时显示故障代码。
报警时控制器内部喇叭发出语音报警声，报警输出继电器间歇闭合。按“”图标可关闭报警声，如果报警不消除，60 秒后控制器重新发出语音报警声。
控制器进入报警状态后将自身锁定，即使报警信号消失也不会自行退出报警状态。操作人员排除问题后按“”键将控制器复位。
六．远程就地、远程启停控制
当"远程使能"设置为 1 时：
当“远程/就地”选择信号闭合时控制器处于远程控制模式，此时“远程启停控制”信号由断开到闭合时，控制器进入“运行”状态，当“远程启停控制”信号由闭合到断开时，控制器进入“待命”状态，此时按“”键无效。当"远程使能"设置为 0 时：“远程/就地”和“远程启停控制”无效；
附录
报警代码列表
报警
代码		 报警内容 本机检
测项目		 备注
E.01 炉水温度传感器故障 *
E.02 炉水温度高报警 *
E.03 供水温度传感器故障 * 报警不停炉
E.04 供水温度高报警 * 报警不停炉
E.05 极限低水位报警 *
E.06 炉壁超温报警 *
E.07 燃烧器故障报警 *
E.08 燃气压力低报警 *
E.09 燃气泄漏报警 *
E.10 请复位燃烧器 * 报警不停炉
E.11 系统故障 *
E.12 存储器故障 *
E.13 燃气压力高报警 *
注：本表所列故障是该系列控制器可以检测的故障，但对于具体型号控制器，只开放部分故障检测功能。

T5 通讯接口技术要求
1、 主从方式：从机。
2、 接口类型：RS-485。
3、 数据格式：1 位启始位，8 位数据位，1 位停止位。
4、 奇偶校验：无校验。
5、 波特率：9600。
6、 站号：0-255。
7、 使用协议：MODBUS_RTU。
一、通讯地址     1、读数据(03 命令)
（1）控制器状态10h（40017）
（10h）=0：待命；
（10h）=1：报警；
（10h）=2：运行；
（10h）=3：关机；
（2）开关量输入11h（40018）
11h.0： 极限低水位电极 (常闭 断开报警)
11h.1： 炉壁超温
11h.2： 燃气泄漏
11h.3： 远程启停控制
11h.4： 远程就地选择
11h.5： NC
11h.6： NC
11h.7： NC
11h.8： NC
11h.9： NC
11h.10：NC
11h.11：燃烧器故障
11h.12：燃气压力低报警
11h.13：燃气泄漏报警
11h.14：燃气压力高报警
注：开关量输入信号某位为 0 表示输入信号断开，某位为 1 表示输入信号闭合
（3）开关量输出13h（40020）
13h.0：燃烧器启停控制
13h.1：燃烧器负荷调节
13h.2：循环泵控制
13h.3：运行状态输出
13h.4：报警状态输出
13h.5：NC
13h.6：报警输出
注：开关量输出信号某位为 0 表示输出信号断开，某位为 1 表示输出信号闭合
（4）模拟量输入
15h（40022） 炉水温度
16h（40025） 供水温度
（5）报警
25h（40038）
25h.0：炉水温度传感器故障
25h.1：炉水超温报警
25h.2：供水温度传感器故障（报警不停炉）
25h.3：供水温度高报警 （报警不停炉）
25h.4：极限低水位报警
25h.5：炉壁超温
25h.6：燃烧器故障
25h.7：燃气压力低
25h.8：燃气泄漏
25h.9：系统故障
25h.10：存储器故障
25h.11：燃气压力高
注：报警信号某位为 0 表示无报警，某位为 1 表示有报警
（6）设备的状态27h（40040）
27h.1=2 循环泵自动
27h.1=3 循环泵手动
（7）累计燃烧时间29h（40042）
2、写数据（06 命令）
（1）a0h（40161）
（a0h）=1 控制器进入运行状态
（a0h）=2 控制器退出运行状态
（a0h）=3 复位
（a0h）=4 消音
（a0h）=106 循环泵启动
（a0h）=107 循环泵停止
（a0h）=109 循环泵自动
（a0h）=110 循环泵手动
附件、附图：用户接线图及外形尺寸、开孔尺寸
